接地故障定點儀主要應用在配電網發生單相接地時的故障迅速定點，具備結構輕巧、操作簡單、定位精準、測量方便等特點。

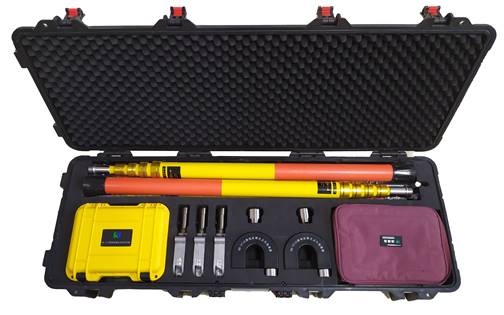

接地故障定點儀由信號源、檢測器、線纜包、連接桿、雙簧掛鉤、接地樁組成。
接地故障定點儀
l GB/T156 標準電壓；
l GB/T191 包裝儲運圖示標志；
l GB/T17626.2 電磁兼容 試驗和測量技術 靜電放電抗干擾度試驗；
l GB/T17626.3 電磁兼容 試驗和測量技術 射頻電磁場輻射抗干擾度試驗；
l GB/T17627.1 低壓電氣設備的高壓試驗技術 第一部分：定義和試驗要求；
l GB/T2423.1 電工電子產品環境試驗 第2部分:試驗方法 試驗A:低溫；
l GB/T2423.2 電工電子產品環境試驗 第2部分:試驗方法 試驗B:高溫；
l GB/T2423.5 電工電子產品環境試驗 第2部分:試驗方法 試驗Ea和導則:沖擊；
l GB/T2423.8 電工電子產品環境試驗 第2部分:試驗方法 試驗Ed:自由跌落。
l 適用于小電流接地系統配電網，檢測架空線路的單相金屬性接地、經過渡電阻接地等多種接地故障；
l 采用注入信號電流測量接地故障定點原理，能夠精準確定單相接地的位置；
l 超低頻信號避免系統分布電容影響，能對高阻值故障進行定位，可檢測接地阻抗0-10kΩ；
l 信號源采用高能量鋰電池，可連續工作時間不小于10小時；
l 信號源可顯示輸出頻率、輸出電流、輸出電壓、在22Hz頻率下的線路接地阻抗；
l 檢測器采用Mirco-USB接口進行充電；
l 利用檢測器可以方便的測量供電線路負荷電流；
l 檢測器采用帶通濾波器對信號電流濾波，確保了信號電流的測量精度；
l 檢測器采用倒U型結構，方便掛桿測量；
l 檢測器采用無線傳輸通訊，將測量結果發送至手機，安全可靠；
l 系統體積精巧輕便，便于攜帶。
4.1 環境參數
l 環境溫度：－40℃～＋70℃；
l 相對濕度：5-90％RH；
l 海拔高度：＜3000m；
4.2 主要技術參數
l 適用范圍：架空配網線路；
l 線路長度：＜100Km；
l 故障定點精度：＜0.5m；
l 無線通訊距離：檢測器與手機APP之間的無線通訊距離不小于15米；
4.2.1工作電源：
l 信號源工作電源：50Wh聚合物鋰移動電源；
l 檢測器工作電源：3Wh聚合物鋰電池；
4.2.2信號源技術參數：
信號源輸出特性：
l 輸出電壓：≤110V；
l 輸出電流： 10mA；
l 輸出頻率： 22Hz；
信號源供電方式：DC12V；
信號源功率損耗： ≤5W；
4.2.3檢測器技術參數：
l 特征電流測量范圍：0-15mA；
l 負荷電流測量范圍：0-600A。
故障定點系統包括信號源、信號源電源、檢測器、APP軟件、電纜線盤、檢測器充電線、信號源電源充電器、絕緣令克棒、接地樁。
當線路出現接地故障時，在確定故障區段并且停運的情況下，利用信號源向故障線路注入特征電流，根據基爾霍夫定律，特征交流信號通過故障點構成回路，信號源的特征電流注入點作為始端，從線路始端到故障點的路徑上就能夠測量到與注入信號近似等值的特征交流電流，而非故障區域（包括非故障分支和故障點后）則只能測量到微弱的感應電流（線路上的變壓器、PT影響所致）。沿線在關鍵分支處用檢測器對各個分支流過的特征交流信號進行測量，并將結果顯示在手機APP上。如果發現某一分支能夠檢測到特征交流電流，說明故障點在該分支下游，如果不能檢測到特征交流電流，說明故障點在該分支上游。依據此原理可以準確確定接地故障點。

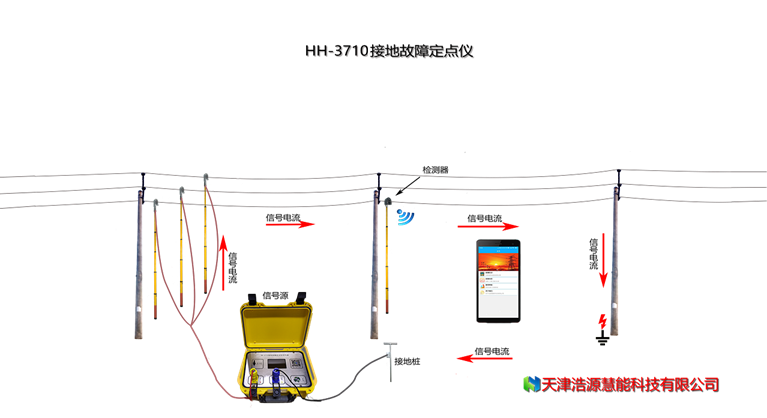

接地故障定點系統示意圖如下
